莊河某抽水蓄能電站無線傳輸成功案例
項目背景

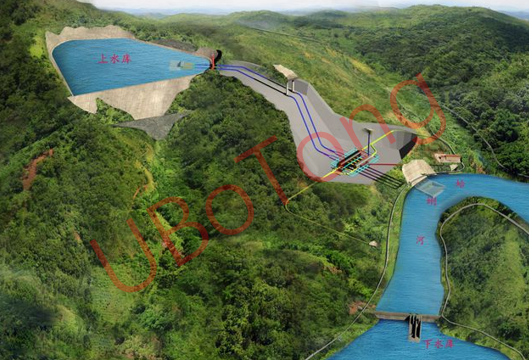

遼寧莊河抽水蓄能電站位于大連莊河市步云山鄉和桂云花鄉，上水庫位于蒲東溝溝腦部位，下水庫位于宮屯村附近的蛤蜊河上，壩址位于宮屯村上游約 280m的溝谷處，輸水系統和地下廠房位于上、下水庫間的山體內。電站為日調節抽水蓄能電站，裝機容量1000MW(4x250MW)，本工程主要建筑物由上水庫、輸水系統、地下廠房系統、尾水系統及下水庫等建筑物組成。上水庫正常蓄水位 390.0m，死水位356.0m，調節庫容981萬m，死庫容23萬m'，上水庫庫盆采用全庫瀝青混凝土簡式面板防滲形式,上水庫堆石壩采用瀝青混凝士面板擋水。下水庫正常蓄水位151.0m，死水位139.0m，調節庫容1122萬m，死庫容233萬m，下水庫采用局部防滲方案，下水庫大壩為碾壓混凝土重力壩。地下廠房采用尾部開發方案，廠區建筑物由地下廠房、主變洞、交通洞、通風洞、母線洞、交通電纜洞、排水廊道、出線洞及出線豎井、排風洞及排風豎井、排風機房和地面開關站等建筑物組成。引水系統采用一洞兩機的布置型式，尾水系統采用一洞一機的布置型式，引水系統建筑物包括上水庫進/出水口、引水事故閘門井、引水隧洞、引水調壓井、高壓管道，尾水系統建筑物包括尾水隧洞、尾水事故兼檢修閘門井和下水庫進/出水口等。上水庫進/出水口采用側向閘門豎井式進/出水口。下水庫進/出水口采用側向岸邊側式進/出水口。
本電站樞紐建筑物主要由上水庫、輸水系統、地下廠房及開關站、下水庫等部分組成。工程屬一等大（1）型工程，主要建筑物按1級建筑物設計。
?
客戶需求
基建智慧管控(應急指揮)中心，具備宏觀概覽、三維展示、集中管理、立體監督、現場可視、風險管控、隱患治理等特征。可接入洞室門禁管理系統、視頻與安保監控系統、應急廣播和通信系統、地質預警系統、防墜保護系統相關信息，進行匯集、儲存、處理，實現人機交互的軟硬件信息平臺核心，具有安全監測和應急指揮功能。中心實現的安全監測主要功能為大屏顯示、數據接入、數據顯示、切換控制及擴展介入等。中心實現的指揮調度功能主要為遠程監控、應急會商、應急管理、遠程圖像傳輸、聲音信號處理、與新源公司安全監測（應急指揮）中心、與電站有關系統互聯互通等。
網絡系統由現場有線網絡和無線網絡組成，為建設期的視頻監控與安保系統、門禁道閘系統、應急廣播系統、應急指揮中心及其它現場應用系統提供網絡支撐。
安全防護是采取適用的安全技術，提高電站基建管控中心網絡的信息安全防護水平，強化信息安全防護能力，提升信息安全自主可控能力，防止智能終端被惡意控制，防止關鍵業務信息系統數據或信息被竊取或被篡改，防止網絡被惡意滲透或被監聽，確保不發生因信息安全引發事故，確保不發生公司商業秘密或用戶敏感信息丟失和泄漏，確保數據通信安全，確保接入信息網絡安全。

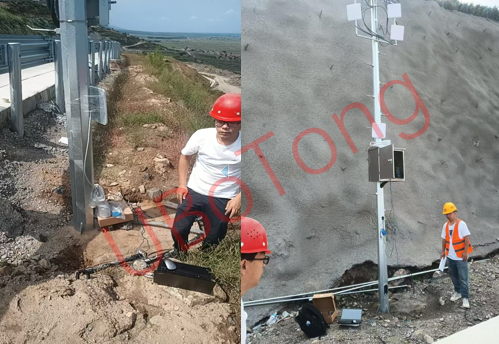

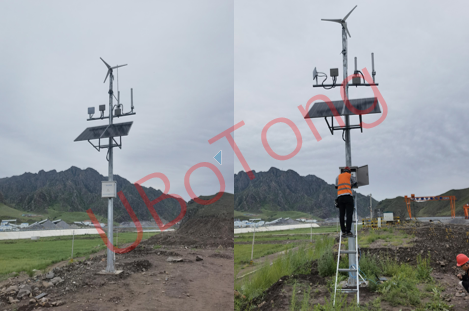

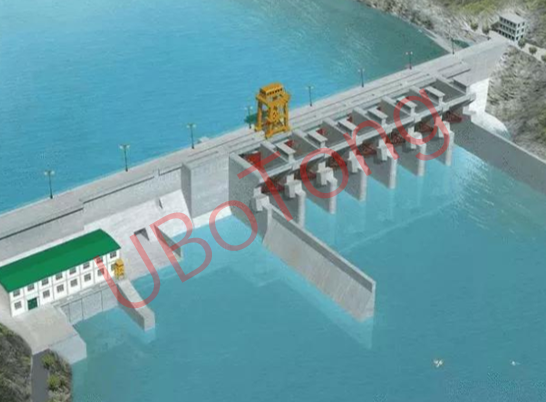

實施效果圖
?
?
?
?
網絡架構
系統由一個監控中心、若干個遠方端站以及無線傳輸鏈路組成，傳輸過程中，必要時設中繼站。
?????
監控中心站以微機系統和無線接收基站為主體，配以數據通信設備；端站以單片微機和無線發射端為主體，配以數據通信設備、傳感器和（或）執行端；中繼站由中繼控制器和數據無線通信設備構成。監控中心站應配計算機專用電源，端站或中繼站一般宜用蓄電池或太陽能電池工作。
?
客戶價值
整個方案是集監控前端圖像采集、傳輸、存儲、分析、發布、應用管理于一身的水利資源無線監控系統，形成全方位、全天候的監測體系。并且總部監控中心系統是整個系統的圖像顯示、圖像錄像控制中心，具有遠程控制功能，向指揮調度人員提供全面的、清晰的、可操作的、可錄制、可回放的現場實時圖像。
通過監控中心的監控畫面，可以全面監控各個站點的實時狀況，更加直觀、全面，取得相關領導高度認可。為今后向更高、更遠的發展奠定了基礎。基于計算機，我們可以不斷地將最新、最好的科學技術引入監控中，更有利于與時代接軌。將目前僅應用安防目的的監控系統，向更高更遠的方面拓展，融合環境監測、消防安全、自動化控制、網絡通訊、智能管理等多個方面，使之成為一個整體，相互依托，勢必會創造出強大的生產力，促進企業的不斷發展。
?
?
?
?
